Прошу помощи у ирчан) Может кто хорошо разбирается в сечениях? Поможите нарисовать сечение кнуса плоскостью.  "вид с боку - квандрант 1" и "вид с верху - квандрант 3".


Буду очень признательна любым догадкам на счет того как сечения должны выглядеть с верху и с боку) Может натолкнете меня на верную мысль...

Комментарии (14)

Татка 5. марта, 2012.г.
 0 0
Я же говорю- я кубиками и прямыми линиями занималась) но в целом, если судить по твоему чертежу, я была права) Просто надо было точек больше взять)
Mix_RaF (35) 5. марта, 2012.г.
 0 0
нет нет. Не так тут всё это )
Татка 5. марта, 2012.г.
 0 0
кстати, парни, раз уж на то пошло

или  тыкайте сюда

Это правильно? Мне самой интересно стало..
Татка 5. марта, 2012.г.
 0 0
Там вспоминать особо не чего. Правила переноса точек.
На строительном помню- анфас, профиль и вид сверху) 3 плоскости, правда мы занимались больше кубиками)
Хорошо так мозги размять.. надеюсь, что правильно..
Mix_RaF (35) 5. марта, 2012.г.
 0 0
и пошла чертить ))) Даш размеры, я тебе ещё и размеры покажу
Агент 5. марта, 2012.г.
 0 0
сечение двумя плоскостями у меня

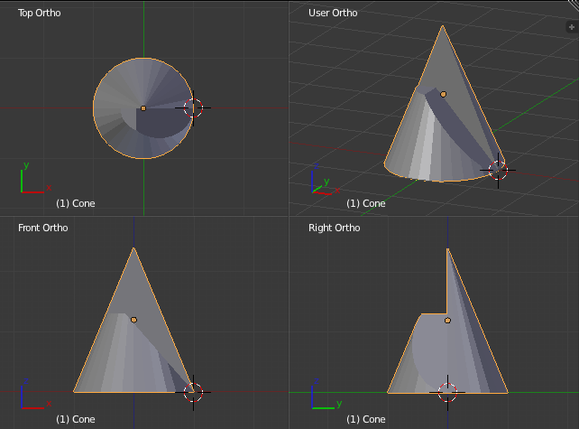

Всё равно твой чертеж неверный, с двумя такое приблизительно построить можно, но как минимум одна линия среза должна быть округлой. Мой рисунок "пересечения с неведомой херней" - результат интерсекта с полигоном из трех плоскостей
Mix_RaF (35) 5. марта, 2012.г.
 0 0
Эт если дорезать до середины:

Если насквозь.


А переносы по правилам..Эт надо чутка повспоминать )
VELOSIPEDISTY (32) 5. марта, 2012.г.
 0 0
пересечение какой-то неведомой херней
  сечение двумя плоскостями у меня     спасибоу, за нижнюю картинку
Агент 5. марта, 2012.г.
 0 0
Точнее вот:
Агент 5. марта, 2012.г.
 0 0
То, что у тебя на рисунке - пересечение какой-то неведомой херней. Плоскость не может образовать при произвольном пересечении с конусом такие дерзкие углы, и это геометрически доказано здесь: http://graphics.distant.ru/nachgeom/08-2.html

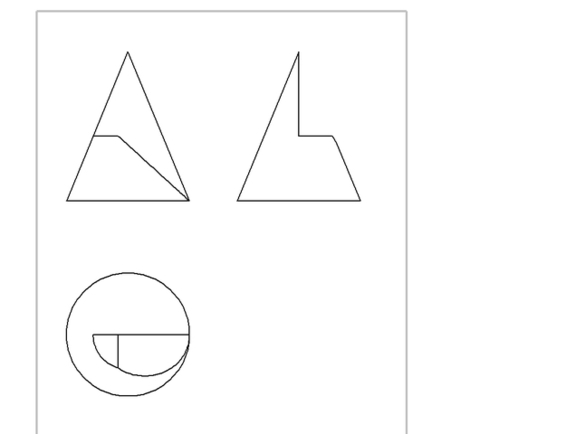

Что у тебя на чертеже:

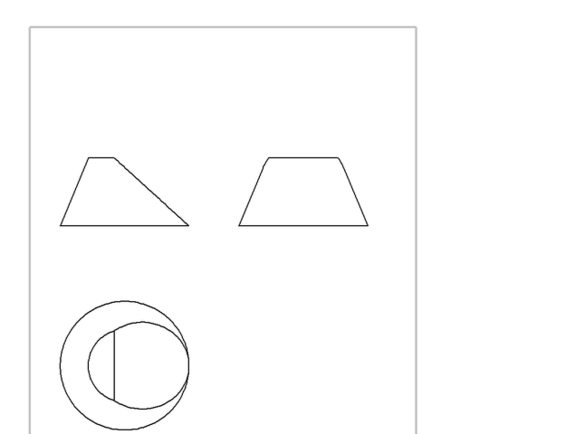

Как бы примерно выглядело пересечение плоскостью:
VELOSIPEDISTY (32) 5. марта, 2012.г.
 0 0
перенеси точки в третью проекцию и всё будет чики-пики
  я переносила) ноо меня очень смущает вид сверху, не могу понять как спроецируются точки.
Татка 5. марта, 2012.г.
 0 0
перенеси точки в третью проекцию и всё будет чики-пики, по крайней мере я так поняла. Я через 15 минут буду дома на другом компе, можешь кинуть мне эту картинку в панте, я те нарисую- дело 5 минут)
